коротрон переноса в масле

Рис.№48

Рис.№48 Дефект-широкая темная полоса слева и еле заметная справа на отпечатке. При профилактике принтера были обильно смазаны подшипники( бушинги) вала переноса. Масло из левого и правого бушингов попало на губчатый вал переноса и привело к такому дефекту. К картриджу данный дефект не имеет никакого отношения.

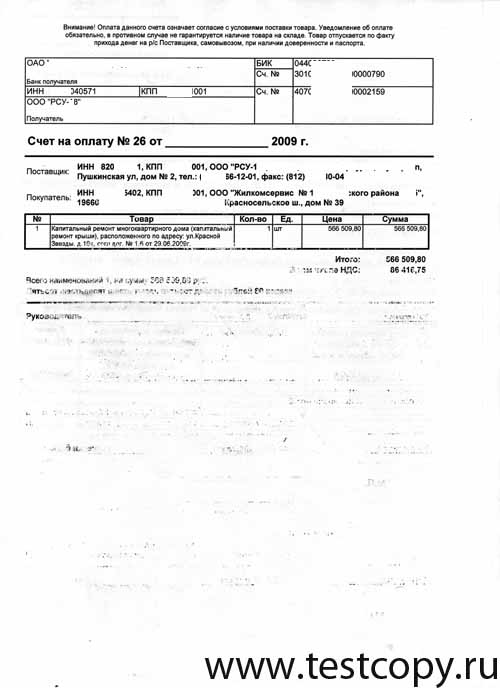

износ бушингов

Рис.№49

Рис.№49 Дефект принтера, а не картриджа. В узле принтера, фьюзере износились бушинги резинового вала. Изображение двоится и часто смазывается с бумаги. Принтеру требуется ремонт.

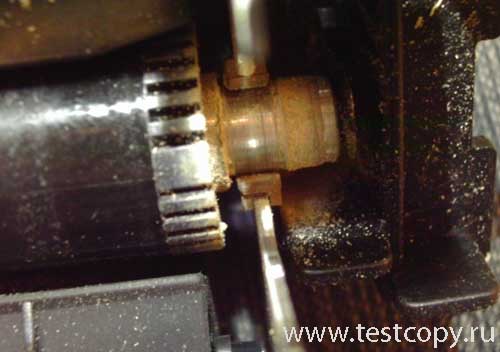

износ бушинга

Рис.№49.1

Рис.№49.1 Ось резинового вала истирает бушинг приводя отпечаток к виду как на Рис.№49.

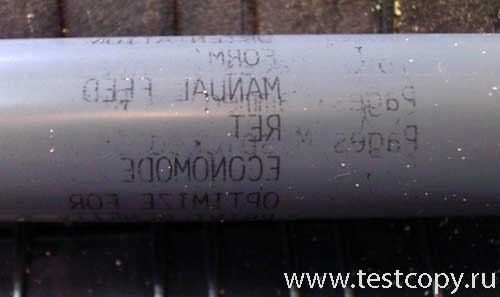

термопленка

Рис.№49.2

Рис.№49.2 На термопленке остается тонер, из-за отсутствия прижима он не переносится на бумагу.

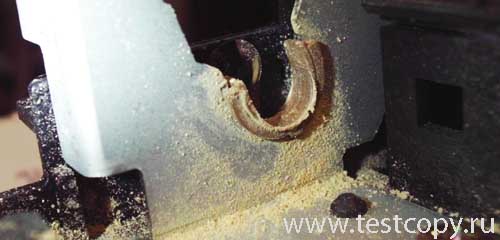

бушинг истерт

Рис.№49.3

Рис.№49.3 Истертый бушинг, вид сбоку. Обратите внимание на серую пыль от бушинга, часто ее наличие можно заметить даже не разбирая принтер, при внимательном его осмотре.

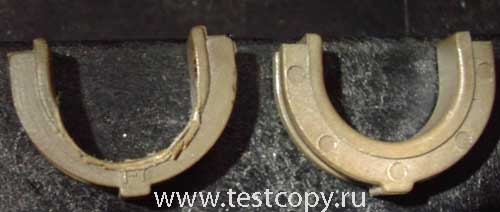

бушинги

Рис.№49.4

Рис.№49.4 Слева изношенный бушинг, справа новый.

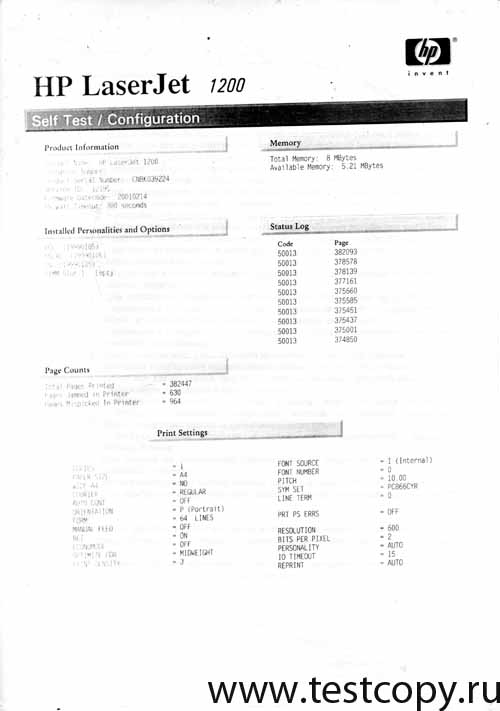

нитка на вале переноса

Рис.№50

Рис.№50 Довольно таки экзотический случай. На вал переноса (левую часть) принтера намоталась нитка. Как видно на изображении перенос тонера в левой части листа не полный.

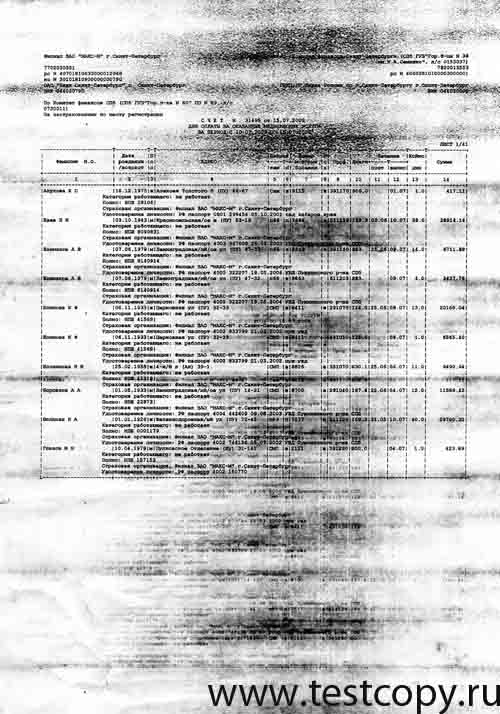

поврежден вал заряда

Рис.№51

Рис.№51 Пример неисправного вала заряда в картридже.  Требуется замена зарядного вала. Обязательно приложите отпечаток к картриджу, иначе вы рискуете получить после заправки картридж с тем же дефектом.

неисправен вал заряда

Рис.№52

Рис.№52 Еще один пример неисправного вала заряда в картридже.  Требуется замена зарядного вала. Обязательно приложите отпечаток к картриджу, иначе вы рискуете получить после заправки картридж с тем же дефектом.

вал заряда плохой

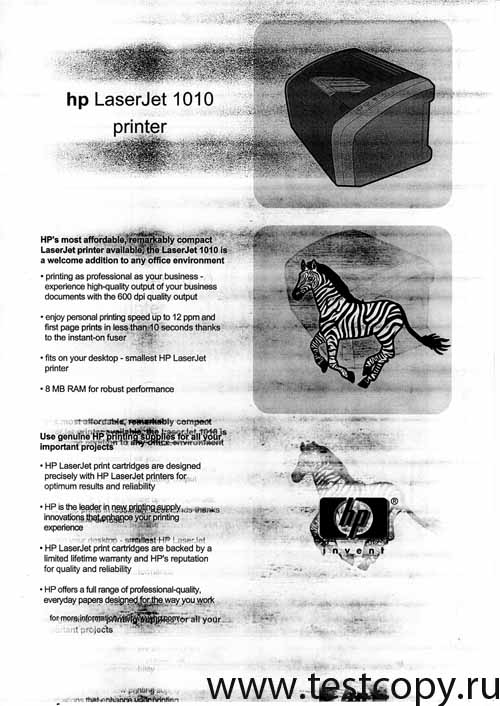

Рис.№53

Рис.№53 Еще один пример неисправного вала заряда в картридже.  Требуется замена зарядного вала. Обязательно приложите отпечаток к картриджу, иначе вы рискуете получить после заправки картридж с тем же дефектом. Все черточки, риски и штрихи дает поврежденный вал заряда картриджа.
