pcr

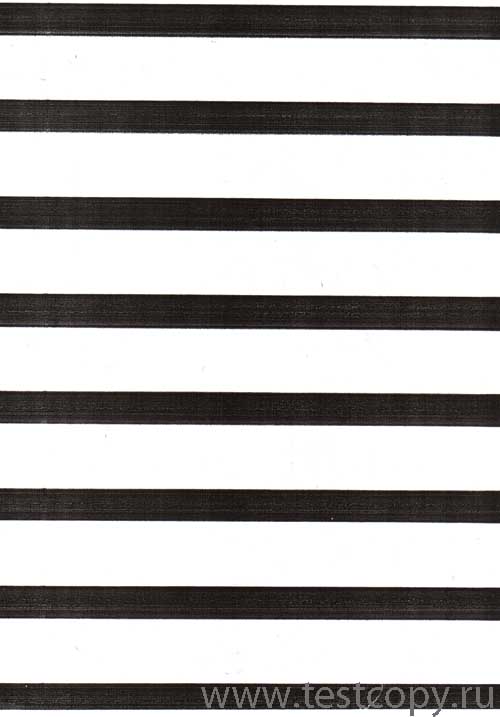

Рис.№24.8 Загрязнение контакта на вал заряда в картридже. Что бы избавиться от горизонтальных полос необходимо очистить, например,ватной палочкой токопроводящий бушинг вала заряда, как показано ниже:

протирка токопроводящего контакта

Рис.№24.9

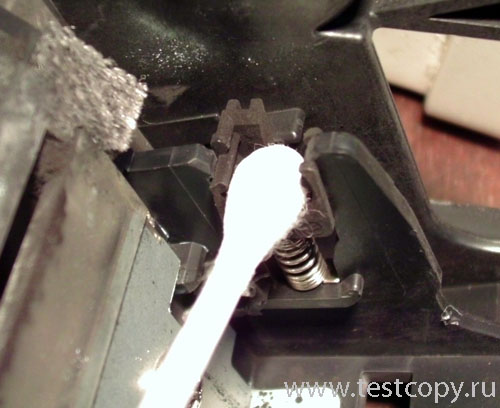

Рис.№24.9. Достаточно протереть токопроводящий бушинг и горизонтальные полосы пропадут.

нет контакта

Рис.№24.9

Рис.№24.9. В этом случае пропадает контакт на фотобарабан. Возможны варианты решения проблемы от восстановления контакта, до замены фотобарабана и картриджа.

Бывает, что при относе картриджа в/из заправки его роняют, наблюдаем следующую картину при печати:


Рис.№25

Рис.№25 Отпечаток картриджа, после того как его уронили или сильно ударили. При падении повреждаются уплотнители, которые не дают тонеру просыпаться из картриджа. В зависимости от места повреждения уплотнителей тонер может просыпаться в разных местах картриджа давая на отпечатке широкие полосы различной толщины и расположения. Такой картридж подлежит ремонту. На Рис.№25 тонер просыпается справа.

после падения

Рис.№25.1

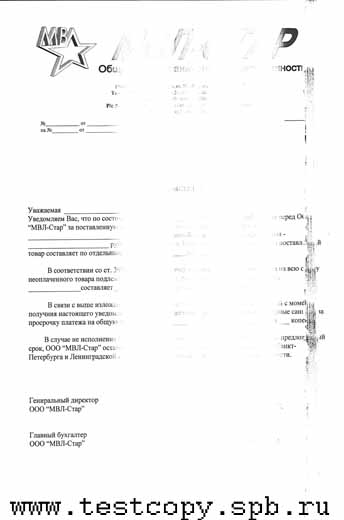

Рис.№25.1 То же, что и Рис.№25 - отпечаток картриджа после падения.

На следующем отпечатке мы видим сразу два дефекта - отсутствие тонера в картридже и повреждение термопленки в принтере.<'p>


Рис.№26

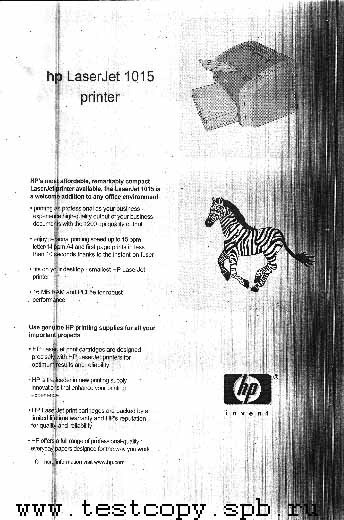

Рис.№26 Широкая белая полоса по центру отпечатка - отсутствие тонера в картридже, тонкая серая полоса справа - дефект термопленки. Резюме: принтер нуждается в ремонте, а картридж только в заправке.

Еще один образец отпечатка с помощью картриджа, в котором светочувствительный барабан достиг максимального износа. Еще раз напомним, что печать с помощью такого картриджа ведет к максимальному расходу тонера и приводит в дальнейшем к поломке принтера.


Рис.№27

Рис.№27 Максимальный износ светочувствительного барабана. Картриджу требуется восстановление.

Следующий отпечаток демонстрирует повреждение светочувствительного барабана по всей окружности. Все точки, что видны на отпечатке, это дефекты светочувствительного барабана.


Рис.№28

Рис.№28 Светочувствительный барабан поврежден. Обратите внимание, что все точки на отпечатке имеют повторы, а не расположены хаотично, это указывает именно на дефект светочувствительного барабана,а не на систему уплотнения тонера. Необходимо восстановление картриджа.

повреждение фотобарабана

Рис.№28.1

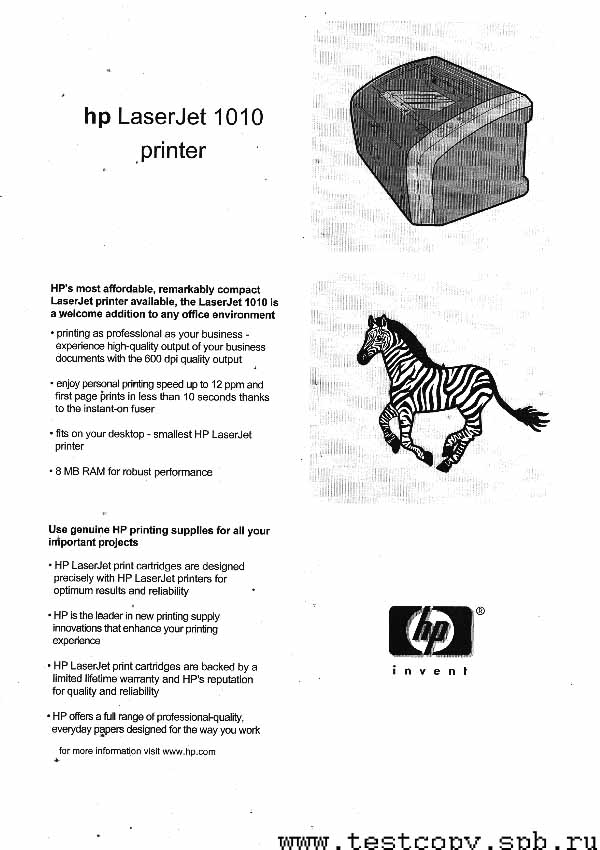

Рис.№28.1 То же что и Рис.№28, все точки на отпечатке это повреждение светочувствительного барабана. В данном случае повтор между всеми точками 76 мм.
