**Foont** » Пт ноя 05, 2021 3:16 pm

Всем доброго дня.
Поступил сабж: при включении мигают все индикаторы, при нажатии GO горит Toner, при повторном GO - Ready. Согласно сервис-мануалу неисправна плата питания, согласно бюллетеню (не скажу сейчас его номер, нет под рукой) проверил сопротивления на двух транзисторах платы питания и заказал помимо этой плат ещё и форматер. После установки новых плат так же мигают все индикаторы. Согласно сервисному мануалу после установки нового форматера необходимо выполнить ряд действий: сменить регион, залить прошивку, сменить серийный номер. Скачал необходимое ПО, выполняю действия по мануалу:
1. Установил maitenance драйвера
2. Вхожу в сервисный режим: при открытой передней крышке и нажатой GO нажимаю Power, загораются 3 верхних индикатора, отпускаю GO, всё затухает, удерживаю GO больше 2 секунд, загорается Paper, отпускаю GO, закрываю крышку, подключаю USB кабель.
3. Запускаю filegd32.exe, принтер Brother Maitenance USB активен, перетаскиваю на него файл кода региона с расширением pjl и ... ничего не происходит.
Ровно то же самое и с перетаскиванием файла прошивки. Ничего не происходит.
При включении аппарата в обычном режиме то же, что и до замены плат - мигают все индикаторы, при нажатии GO горит Toner, при повторном GO - Ready. Получается, опять неисправна плата питания.
Может, кто сталкивался? Что я делаю не правильно?

**Goldwater** » Пт ноя 05, 2021 4:09 pm

:facepalm:
Верна только первая фраза (поступил сабж). Все (!!) остальное - ни в дугу ни в красную армию. Форматтер-то нафига закупать?!! Понимание исходной ошибки вообще присутствует?

**Foont** » Пт ноя 05, 2021 4:12 pm

не закупать. Принтер на гарантии. Исходная ошибка - неисправна плата питания. Всё сделано согласно бюллетеню бразера. По нему и отправлены платы вендором.

**Goldwater** » Пт ноя 05, 2021 4:34 pm

Ага, мам, ага...
+24V с форматтера на HVPS приходит?

**Foont** » Пт ноя 05, 2021 4:38 pm

сейчас нет возможности проверить. Чего я не делал - сброс ошибки:
Reset irregular power supply detection counter of low-voltage power
supply PCB
This function is used to reset the number of irregular power supply errors in the main PCB
after replacing the low-voltage power supply PCB.
<Operating Procedure>
(1) Open the front cover while the power switch is turned OFF.
(2) Press and hold the [Go] key, and turn ON the power switch. The Toner, Drum, and Paper
LEDs light.
(3) Release the [Go] key. All LEDs go out.
(4) Press the [Go] key twice. The Toner, Drum, and Paper LEDs light.
(5) Press the [Go] key 12 times. Toner, Drum, and Paper LEDs go out in a second and the
irregular power supply detection error is released. Close the front cover. When the error
is released, the machine returns to the ready state.

С этого, наверное, надо было начинать?

**Goldwater** » Пт ноя 05, 2021 5:00 pm

Нет.
Ждем ответа про 24 V. Виновников может окааться и 0, и 1, и 2.

**Foont** » Пт ноя 05, 2021 5:11 pm

Спасибо. Смогу ответить не ранее, чем через пару дней.

**Foont** » Вс ноя 07, 2021 9:14 am

24v на HVPS не приходит

**Goldwater** » Вс ноя 07, 2021 11:58 am

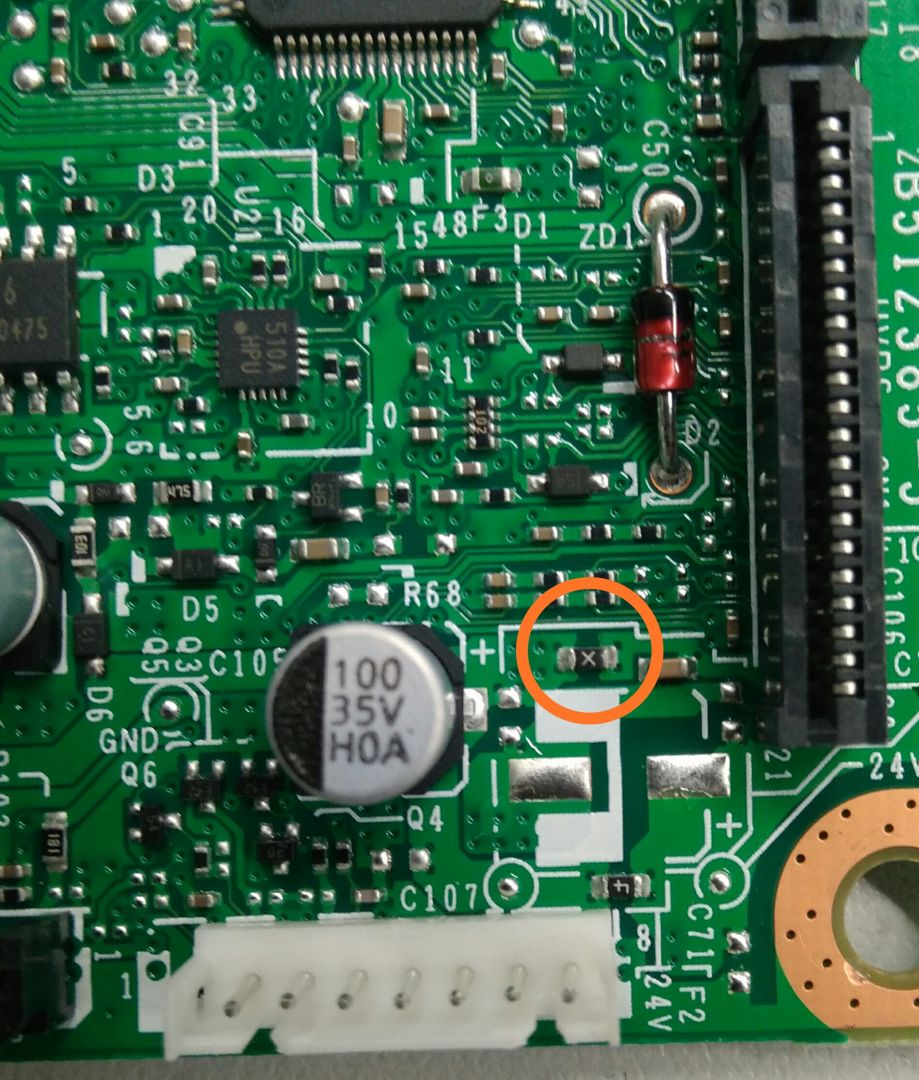

SMD предохранитель на форматтере, рядом с нижним краем разьема на hvps. Черный "клоп" с маркировкой "х". Заменить или просто перемкнуть.
Плату hvps после этого лучше сначала поставить новую.

**Foont** » Вс ноя 07, 2021 1:05 pm

не знаете характеристики этого "клопа"?

**Goldwater** » Вс ноя 07, 2021 6:32 pm

1-2 А достаточно, имхо. Можете глянуть схему в СМ, может на ней есть номинал. Прежде чем менять, поставили бы жучка да убедились, что проблема решена.
